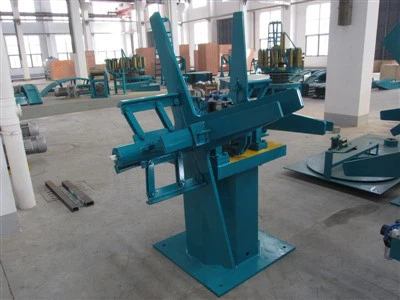

Hydraulische Abwickelmaschine

1. Antriebssystem: Die Basis ist ein Hydraulikmotor, der durch Hochdrucköl angetrieben wird, das von einer Hydraulikpumpe geliefert wird. Dadurch erhält der Abwickler eine konstante Leistung und ein hohes Drehmoment, sodass Sie dicke Blätter oder schwere Rollen abwickeln können.
2. Trommelmechanismus: besteht aus einer hohlen Hauptwelle, mehreren (normalerweise 3 bis 6) Sektorplatten und einem hydraulischen Expansions- und Kompressionszylinder. Der Expansions- und Kompressionszylinder treibt die Sektorplatte synchron an und dehnt sie radial aus, wodurch die Innenlöcher von Stahlspulen mit unterschiedlichen Innendurchmessern präzise komprimiert werden können und so deren Zentrierung und Fixierung gewährleistet werden.
3. Getriebe- und Untersetzungssystem: Umfasst Komponenten wie hydraulische Druckminderventile und Getriebe. Die Leistung des Hydraulikmotors wird durch einen Verzögerungsmechanismus in der Drehzahl reduziert und im Drehmoment erhöht und dann auf die Hauptwelle der Trommel übertragen, um einen reibungslosen und kontrollierten Abwickelvorgang zu gewährleisten.
4. Stütz-Führungsstruktur: Ausgestattet mit hydraulischen Stützarmen (oder Rollen), die von Hydraulikzylindern angetrieben werden, um das Ende der Trommel oder den Boden der Stahlspule zu halten und so zu verhindern, dass sich die Trommel unter schweren Lasten verformt. Gleichzeitig verhindern die Führungsrollen und seitlichen Führungsbleche ein Durchbiegen des Stahlbandes beim Abwickeln.
5. Steuersystem: Bestehend aus einer Gruppe hydraulischer Steuerventile (z. B. Sicherheitsventile und hydraulische Wegeventile), Drucksensoren und einer SPS--Steuerung, kann es die Spulenspannungskraft, die Abwickelgeschwindigkeit und den Stützarmdruck genau einstellen und sorgt so für eine automatische Verriegelungssteuerung.

- Высокий выходной крутящий момент: Гидравлическая система обеспечивает крутящий момент, значительно превышающий крутящий момент пневматической системы, что делает её пригодной для разматывания толстых стальных листов (например, толщиной >10 мм) и тяжёлых стальных рулонов (например, весом >50 Tonnen) und verringert gleichzeitig die Wahrscheinlichkeit von Problemen mit unzureichender Kapazität.
- Stabile und kontrollierbare Spannkraft: Durch die genaue Einstellung des Drucks im Expansions- und Kompressionszylinder über das Hydraulikventil kann die erforderliche Spannkraft entsprechend dem Material und der Dicke der Stahlspule eingestellt werden, wodurch verhindert wird, dass sich das Innenloch der Spule verformt oder verrutscht, und die Oberflächenqualität erhalten bleibt.
- Hohe Betriebsstabilität: Hydraulikgetriebe sorgt für sanftes Anfahren. Die Abwickelgeschwindigkeit wird durch das Durchflussventil stufenlos gesteuert, und Stöße bei Start-Stopps und Geschwindigkeitsänderungen sind vernachlässigbar, was eine präzise Geschwindigkeitsanpassung an nachgeschaltete Walzwerke, Richtmaschinen und andere Geräte ermöglicht.
- Hoher Überlastschutz: Das System ist mit einem internen Sicherheitsventil ausgestattet. Wenn die Last einen vorgegebenen Wert überschreitet, wird automatisch Hochdrucköl übertragen, wodurch Schäden an wichtigen Komponenten wie Hydraulikmotoren und Getrieben aufgrund von Überlastung verhindert und eine hohe Sicherheit gewährleistet wird.
- Hochspezialisierte Anwendung: Wird hauptsächlich zum Abwickeln starker und dicker Metallbleche (z. B. warmgewalzter Stahlbleche und dicker Edelstahlbleche) verwendet, die Struktur ist jedoch relativ komplex und es besteht die potenzielle Gefahr des Austretens von Hydrauliköl. Die Wartung umfasst die regelmäßige Überprüfung der Dichtungsteile und des Ölzustands.

Breite des Stahlbandes: 80–290 mm

Dicke: 0,9–4,0 mm

Außendurchmesser der Stahlspule: Φ1200–Φ1800 mm

Innendurchmesser der Stahlspule: Φ508mm

Gewicht der Stahlspule: Max. . 4500 kg
